Что прочнее на изгиб? Труба, швеллер или другой профиль? Рейтинг профилей...

Для начала давайте разберёмся с "изгибом". Что это такое и почему он так важен.

Изгиб — в строительных конструкциях, это деформации, возникающие, вследствие действия нагрузки. Под действием нагрузки внешних сил в поперечных сечениях всегда возникают изгибающие моменты. На изгиб работает большинство строительных конструкций: балки, рамы, железобетонные плиты и т.д.

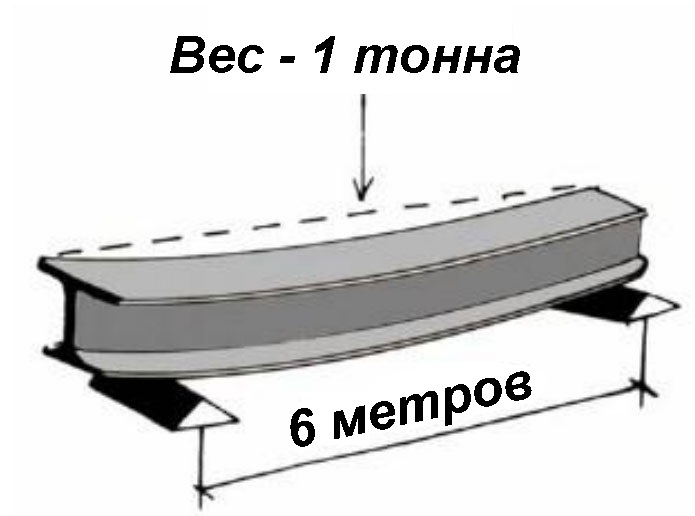

Пример изгиба в балке пролётом 6 метров




Теоретическое сравнение профилей

Мы решили вспомнить курс сопромата и расчётным путем определить какой профиль более прочен на изгибающие нагрузки. Для этого был вычислен момент сопротивления для каждого профиля.
Момент сопротивления – это отношение момента инерции к расстоянию до наиболее удаленной точки. Если совсем просто, то: чем больше "момент сопротивления" у конструкции, тем выше его прочность на изгиб.
Формула момента сопротивления

Для того, чтобы определить какой профиль сильнее на изгиб, высчитывался момент сопротивления для каждого профиля площадью 200 см2.

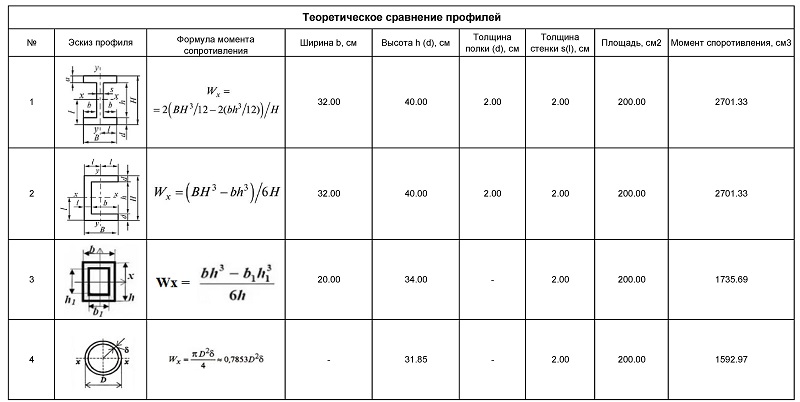

Теоретическое сравнение профилей: двутавр, швеллер, труба прямоугольная, труба круглая

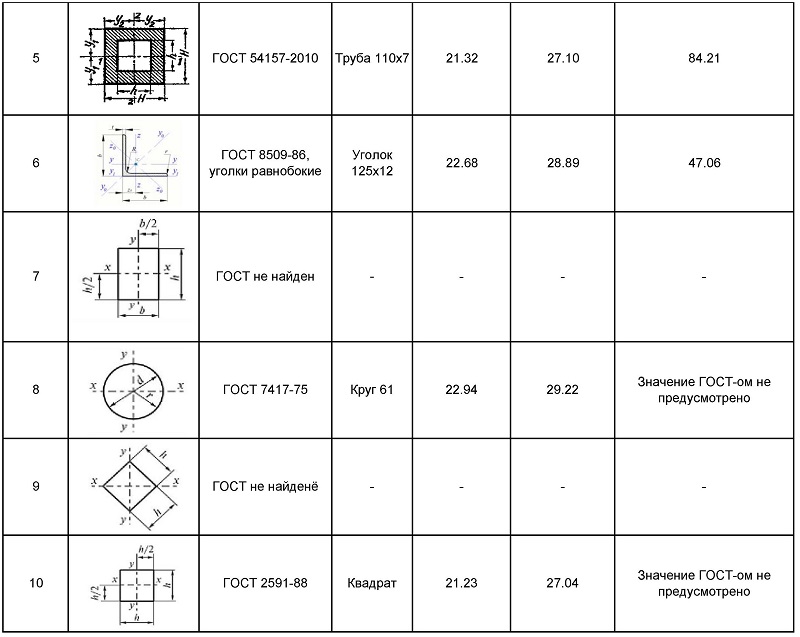

Теоретическое сравнение профилей: труба квадратная, уголок, сплошной прямоугольник, круг, ромб, квадрат сплошной

Также, согласно нормативным документам определялся момент сопротивления Wx для профилей в диапазоне 21-23 кг. на погонный метр.

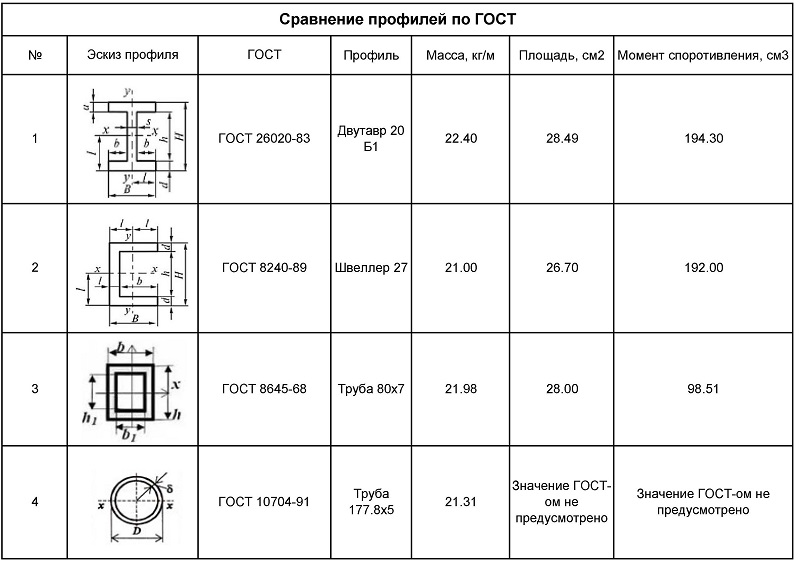

Сравнение профилей по ГОСТ: двутавр, швеллер, труба прямоугольная, труба круглая

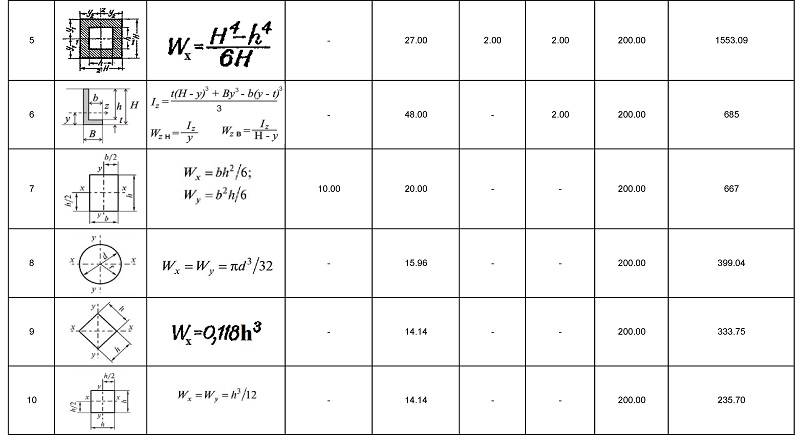

Сравнение профилей по ГОСТ: труба квадратная, уголок, сплошной прямоугольник, круг, ромб, квадрат сплошной

Исходя, из данных таблиц можно сделать рейтинг прочности строительных конструкций на изгиб. Двутавр и швеллер показали одинаковые результаты, но первый профиль за счёт дополнительных характеристик поставили на первое место.
1 место. Двутавр
2 место. Швеллер
3 место. Труба прямоугольная
4 место. Труба круглая
5 место. Квадрат полый
6 место. Уголок
7-10 место. Профиля сплошного сечения.
Спасибо большое за внимание, файлы с расчётом по ссылке:
