Обозначение сварных швов по ГОСТ

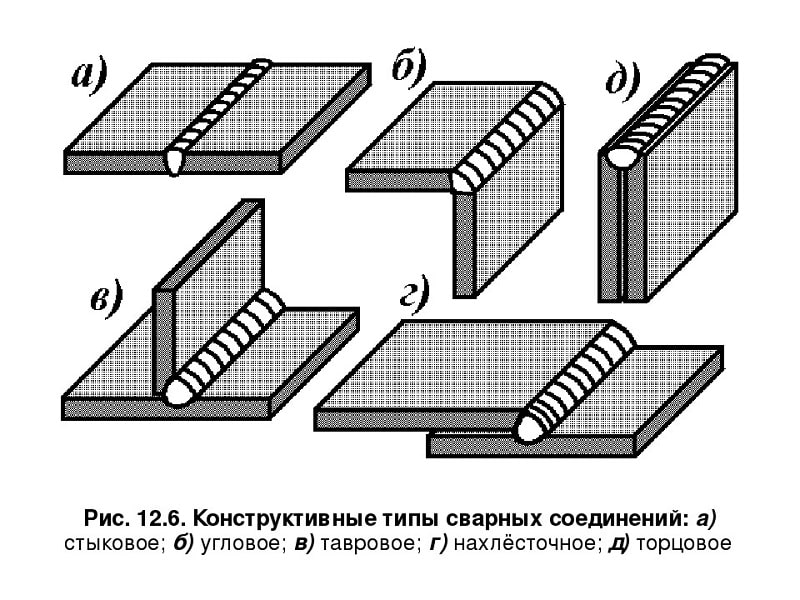

Любые металлоконструкция состоят из отдельных частей, которые соединены путем сварки. Место сварки  обладает характерными  параметрами. Для инженера важно иметь полную информацию о прочности соединения,  о размерах и форме стыка, его герметичности и  времени  выполнения работ. В ГОСТ оговорены строгие требования, которые должны соблюдаться. Их нарушение, в частности, чертежей,  приводит к тяжелым  последствиям, вплоть до техногенных катастроф.  Обозначения  на чертеже — это пояснения по стыковке, формы сварного соединения, его выполнение и другие  необходимые сведения.    Маркировка сварочного стыка регламентируется   стандартами:  ГОСТ 2.312-72, 5264-80, 14771-76 по которым должны выполняться все современные  чертежи. На основе государственных стандартов  и  от показателей  металла устанавливаются  нормы сварки. Кроме того, присваиваются  буквенно – цифровые обозначения: стыковые, угловые, тавровые, нахлёсточные.

Угловой  называют сварку, если два элемента, расположены под углом  в месте примыкания. Таких видов насчитывается 10: от У1 до У10.

Тавровой называют сварку при которой торец  элемента приварен к боковой поверхности другого элемента. По документации предусмотрено несколько видов сварки: от Т1 до Т9.

Нахлесточной  называют сварку при которой угловые швы элементов, расположенные параллельно друг друга, соединяют в единую конструкцию. Таких  видов сварки несколько: от HI до Н2.

Сварные соединения  должны соответствовать ГОСТ 2312-72 и обязательно отмечаются . Шов сварного соединения,  называемый видимым, изображаются сплошной линией и  невидимый – штрихованной.

Обозначение шва отмечают линией - выноской, заканчивающейся стрелкой. Характеристики шва проставляют над полкой – для лицевой стороны шва – или под полкой – для обратной сварного соединения.

Цифры совпадают с номером  конкретного стандарта.

 Существует несколько обозначений способов сварки  Р, ЭЛ, Ф, ПЛ, УП, ИП, ИН, Г,

 Обозначение шва наносят:



а) на полке линии-выноски, проведенной от изображения шва с лицевой стороны;



б) под полкой линии-выноски, проведенной от изображения шва с оборотной стороны. Линия-выноска заканчивается односторонней стрелкой.



 Обозначение сварного соединения должно быть в следующем порядке:



1 – знак шва: по замкнутой линии или монтажного;



2 –  стандарт: ГОСТ 5264-80; 11533-75; 11534-75; 15878-79; 23792-79; 23518-79.



3 – тип  шва по стандарту  (буква обозначает вид соединения, а цифра – форму кромок  элементов в соединении), например: С– шов стыкового, У – углового, Т –таврового; Н– нахлесточного соединений.



Важно знать, в отношении  сварочного дела  действуют определенные требования, которые должны соблюдаться, так как  могут дорого обойтись при их нарушений.

Главным  документом для сварных соединений, является государственный стандарт. Знания которого помогают не допустить ошибок и неточностей и рассчитывать на реализацию  успешного проекта из металлоконструкций.
