Расчёт и конструирование стальных прогонов

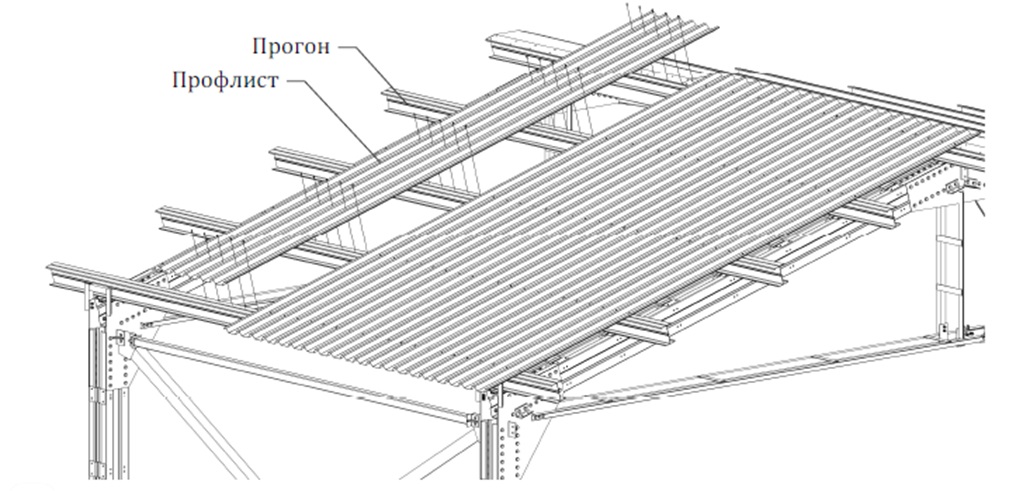

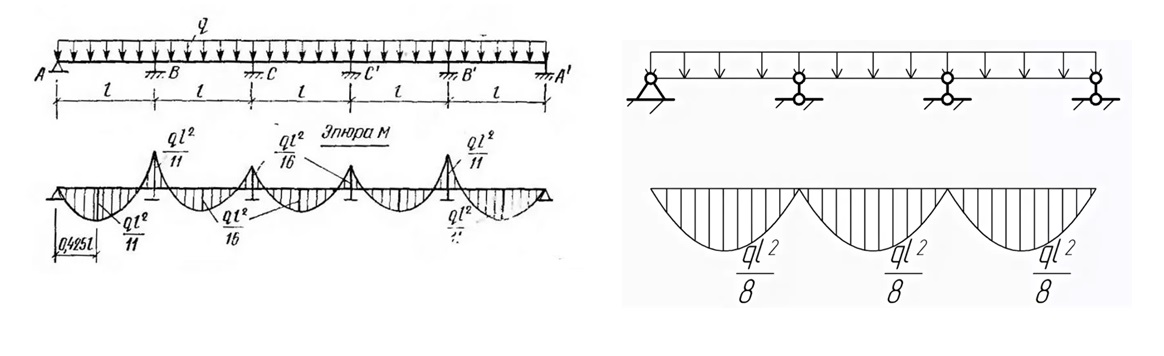

Разрезные и неразрезные схемы прогонов

Вертикальную нагрузку на прогон определяют по формуле:



где gk-расчетная нагрузка от веса 1 м² кровли;

α- угол наклона кровли к горизонту (при уклоне кровли i<1/8 можно принять cos α =1);

s - расчётная нагрузка от снега; b- расстояние между прогонами;

qр -расчетная нагрузка от веса прогона.

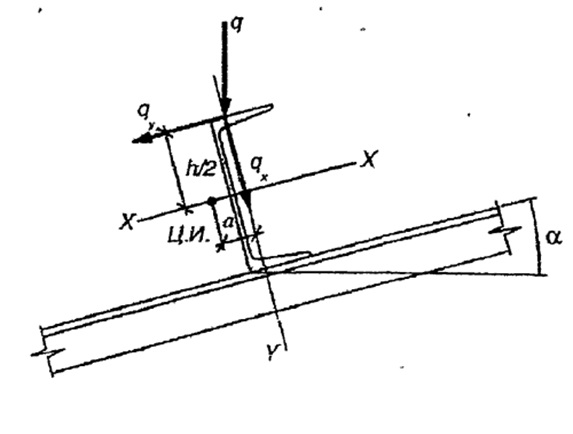

Схема действия нагрузки



Несущую способность прогона при изгибе в двух плоскостях проверяют по формуле:



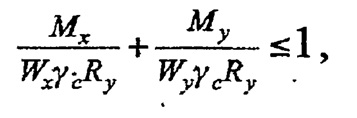

где Mx, и Мy, - расчетные моменты от составляющих qx и qy.

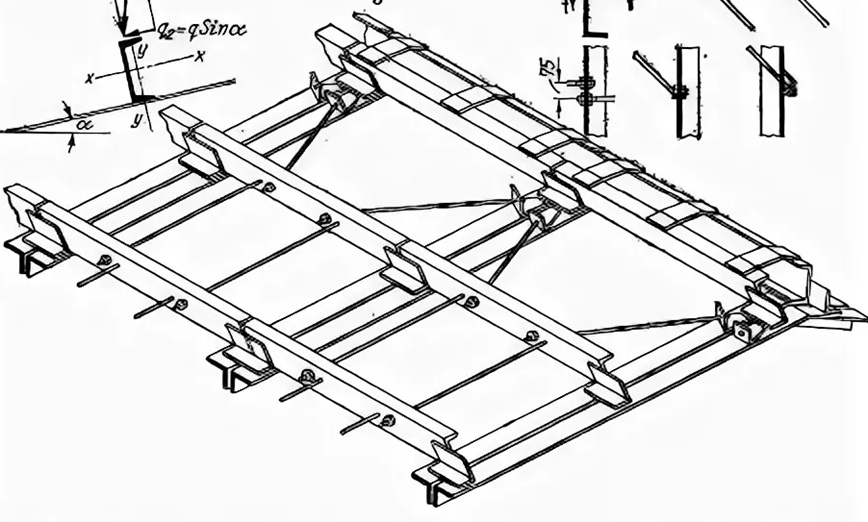

Тяжи по прогонам

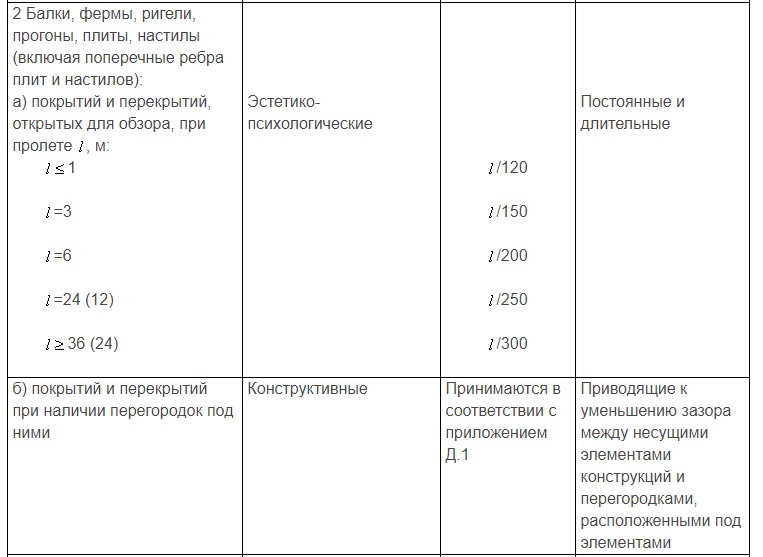

Предельные прогибы



Подробнее на видео:
