Расшифровка КМ и КМД
Что означает КМ, КМД
Если описать КМ и КМД абстрактно, то: КМ это "общий вид дома", а КМД – это "кирпичи в кладке и способ, которым они положены".
Проект КМ - конструкции металлические, общий раздел проектной документации. В КМ определяется вид металлической конструкции, сталь ее изготовления, производятся расчеты, чертежи и схемы. Чертежи КМ разрабатываются на основе полученном Техническом задании от заказчика. В процессе проектирования учитываются следующие факторы: назначение, возможные нагрузки с учетом климатических условий, технологические требования к монтажу и строительству объекта. Разработанный проект КМ (если площадь объекта более 1500 м2 и выше 3 этажей включительно) проходит государственную экспертизу, после чего проектируется раздел КМД - конструкции металлические деталировочные.
КМ это расчет будущей металлоконструкции, который должен быть выполнен с учетом данных: местонахождение объекта, климатических и иных нагрузок.

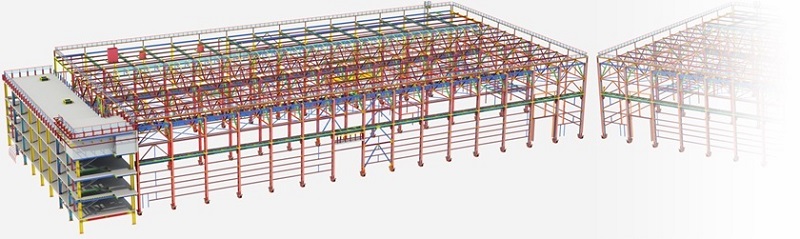

Визуализация 3D модели при проектировании проекта КМ
Таким образом, в КМ имеются основные элементы будущей металлоконструкции. Чертежи КМД – это описание элементов и деталей конструкции, способов изготовления их, плана монтажа объекта. Отсюда, КМД это разработка элементов конструкции для изготовителя на заводе и для монтажников на стройплощадке.
Что входит в разделы КМ, КМД
Согласно Техническому заданию проектируется проект КМ, в состав которого входят:
- общие данные по объекту;
- характеристики нагрузок на конструкцию и ее фундамент;
- общие чертежи и схемы расположения конструкций и отдельных узлов;
- спецификация для изготовления металлопроката;
- пояснительная записка с расчетами (при необходимости).
Проект КМД содержит:
- сборочные чертежи всех металлических конструкций;
- монтажные схемы с информацией о монтажных узлах и стыках;
- все ведомости: марок, стали, метизов.

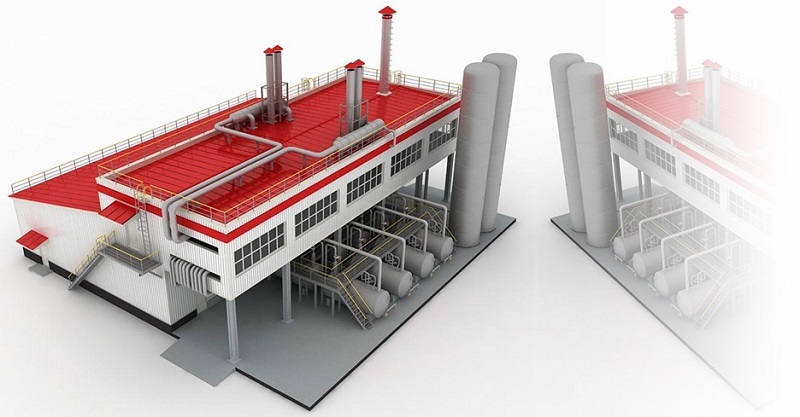

Скриншот 3D модели проекта КМД
Как разрабатывают проектную документацию
Разработка проектной документации состоит из двух основных стадий:
На первой стадии разработки КМ выполняются архитектурно-строительные чертежи, выбираются несущие и ограждающие конструкции, выполняются расчеты, чертежи конструкций. Для выполнения КМ проектировщику необходимы исходные чертежи, где описана конструктивная схема объекта. Инженер-проектировщик выполняет конструктивные чертежи с учетом архитектурно-планировочных особенностей проекта. В разделе КМ вся информация проекта излагается в виде схем или чертежей и пояснительной записки. Осуществляется при необходимости расчёт элементов металлоконструкций по деформации, прочности, устойчивости и деформации. Расчеты конструктивных элементов прикрепляются в пояснительную записку, при необходимости.
На второй стадией проекта, детально точно разрабатываются чертежи КМД. Для разработки КМД используется современное программное обеспечение, такое как Advance Steel, Tekla Structures и другое. Чертежи КМД – это подробное описание всех деталей и элементов металлоконструкции, используемых материалов, способов их изготовления и плана монтажа. По чертежам КМД на заводе-изготовителе без дополнительной разработки будут изготовлены элементы будущего объекта, а на стройплощадке выполнения монтажа металлоконструкции. Чертежи сборки предназначены для изготовления элементов металлоконструкций и чертежи, указывающие места монтажной сварки или болтовых соединений при выполнении монтажных работ. При разработке сборочной части проектировщик учитывает технологические возможности завода, которому предстоит изготовить элементы металлоконструкции. В монтажной части КМД прописаны подробности соединения отдельных элементов в пространстве. Раздел КМД решает ряд ответственных задач, а именно, обеспечение технологичности конструкций, их надежности и долговечности и экономичности проекта.
