Жесткое и шарнирное соединение балок
Здравствуйте, друзья, читатели, коллеги! «Лукаринвест» продолжает свою работу для Вас!
На этот раз поговорим о соединении балок. Жестком и шарнирном.
В целом, балки опираются либо на колонны, либо на стены. Зачастую – под прямым углом, хотя существуют варианты косой опоры.
По конструктивному решению соединение бывает шарнирным и жестким. Реализуется посредством сопрягательных узлов. Само же сопряжение делится на опору сверху и боковое примыкание.
Если мы говорим о шарнирном соединении, то оно выполняет только опорную реакцию, а при жёстком соединении происходит еще и опорный момент.
Наиболее распространено именно соединение шарнирного типа. Жесткое – имеет место быть при проектировании многоэтажных строений, их каркасов в частности.
Не зависимо от вида соединения всегда необходимо четко просчитывать такие моменты, как:
1 Вычисление параметров сварных швов, заклепок, а так же болтов при проектировании сопрягательных узлов.
2 Обеспечить максимальную подгонку к опорной поверхности. Наряду с торцами ребер жесткости ( применяются для равномерного распределение нагрузки на опоры) и прочих элементов которые могут сработать на смятие конструкции.
3 Также, не менее целесообразно принимать во внимание опорное защемление в узлах шарнирного типа, а при жестком типе следует учитывать «столик» и «рыбку» (опорные моменты нижнего и верхнего пояса соответственно).
Ниже представлены иллюстрации типов опоры

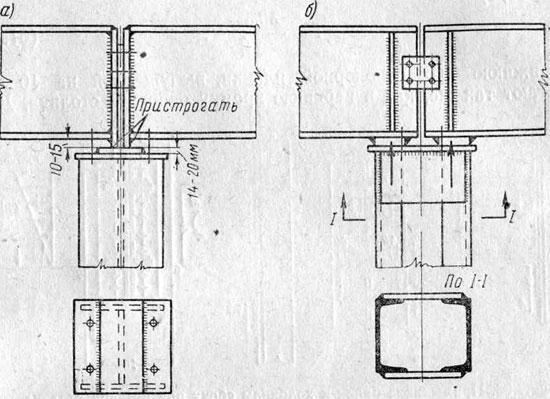

1 Балки опираются на колонны.

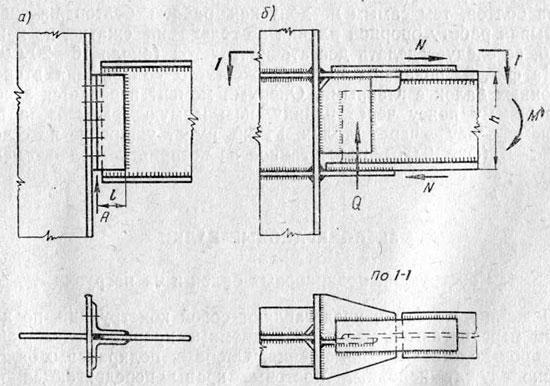

2 Боковое примыкание балок к колоннам.

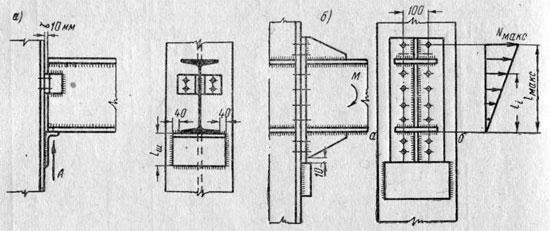

3 Боковое примыкание при помощи «столика»

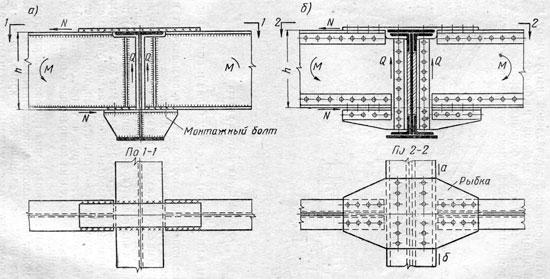

4 Пример жесткого сопряжения
