Чтение чертежей металлоконструкций кмд

Как правильно читать чертежи металлоконструкций кмд?

В состав комплекта чертежей КМД входят:

  1. Титульный лист
  2. Общие данные
  3. Ведомости (Ведомость отправочных марок, Спецификация стали, Ведомость метизов)
  4. Монтажные схемы
  5. Сборочные чертежи (марки)
  6. Чертежи деталей (могут находиться на чертежах сборок)

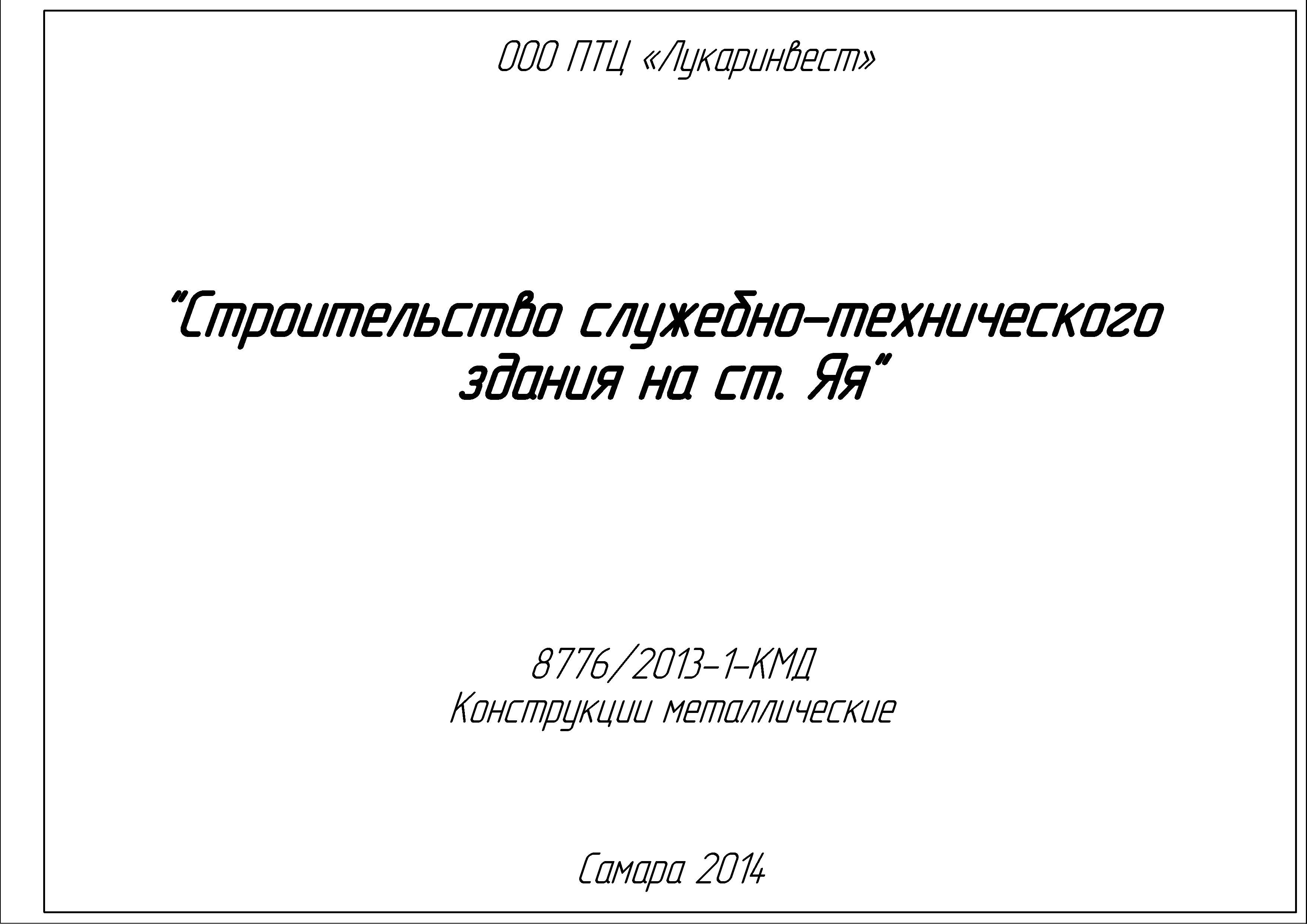

Рис 1. "Пример титульного листа"

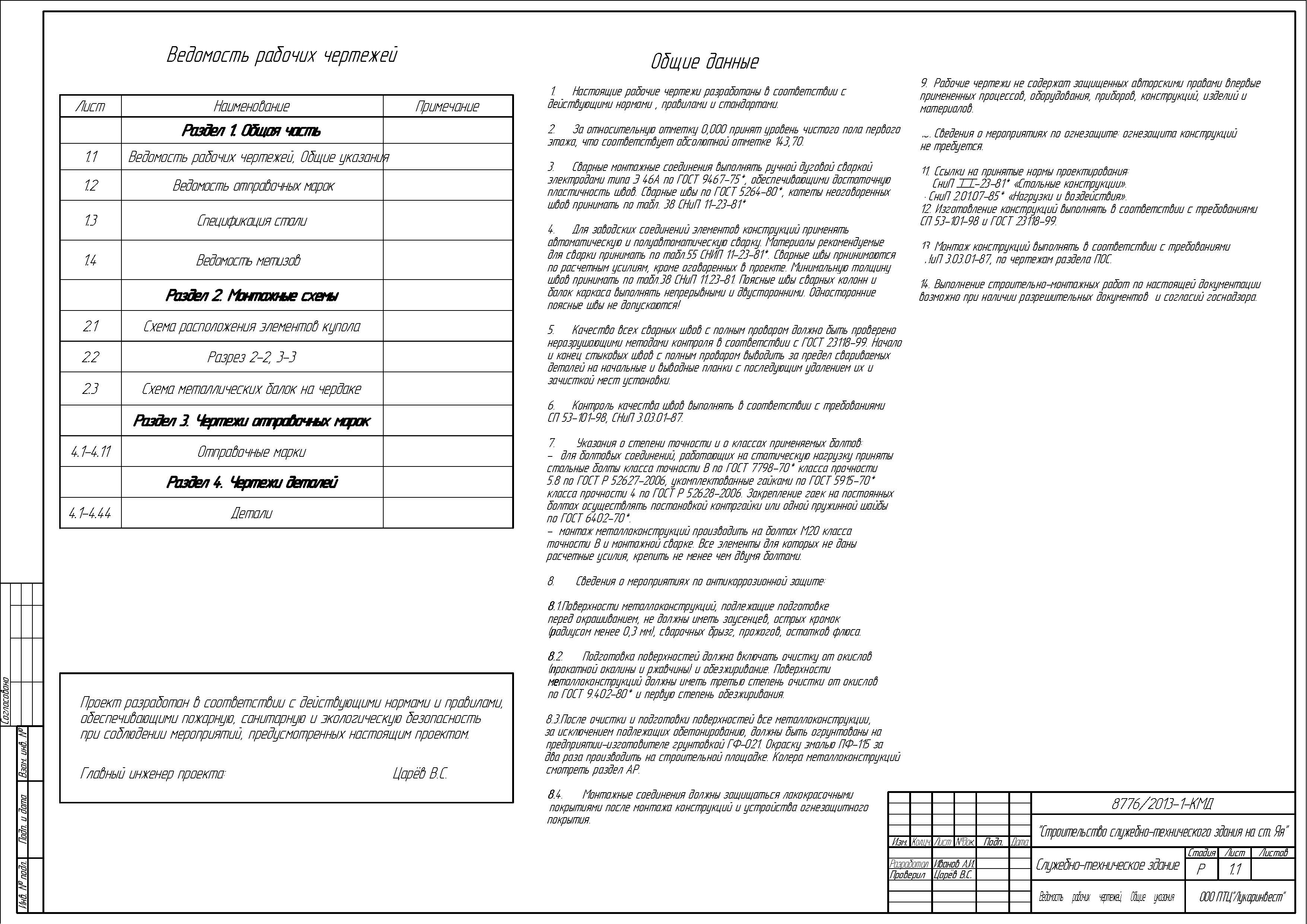

Рис 2. "Пример листа общих данных"

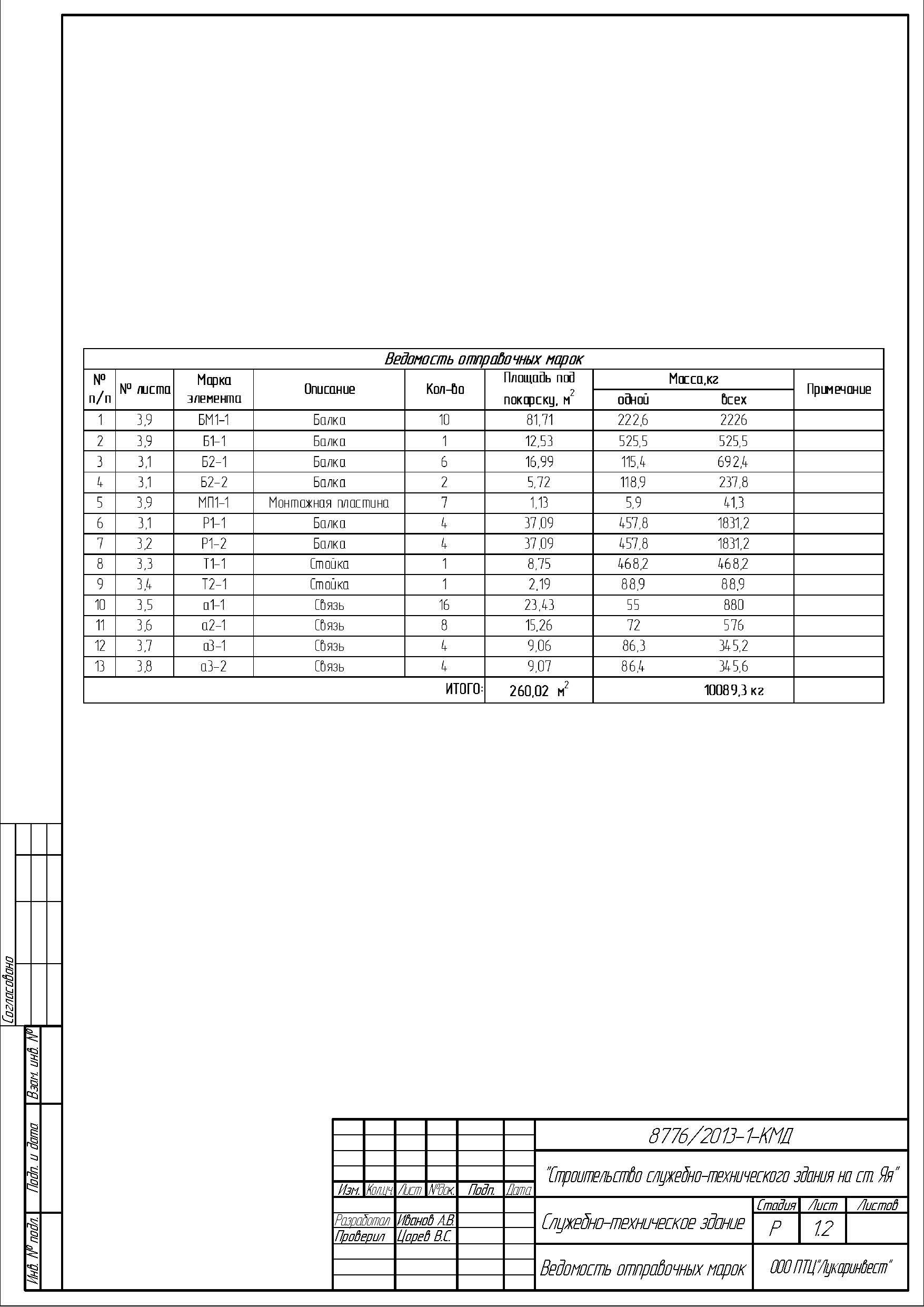

Рис 3. "Пример листа ведомости отправочных марок"

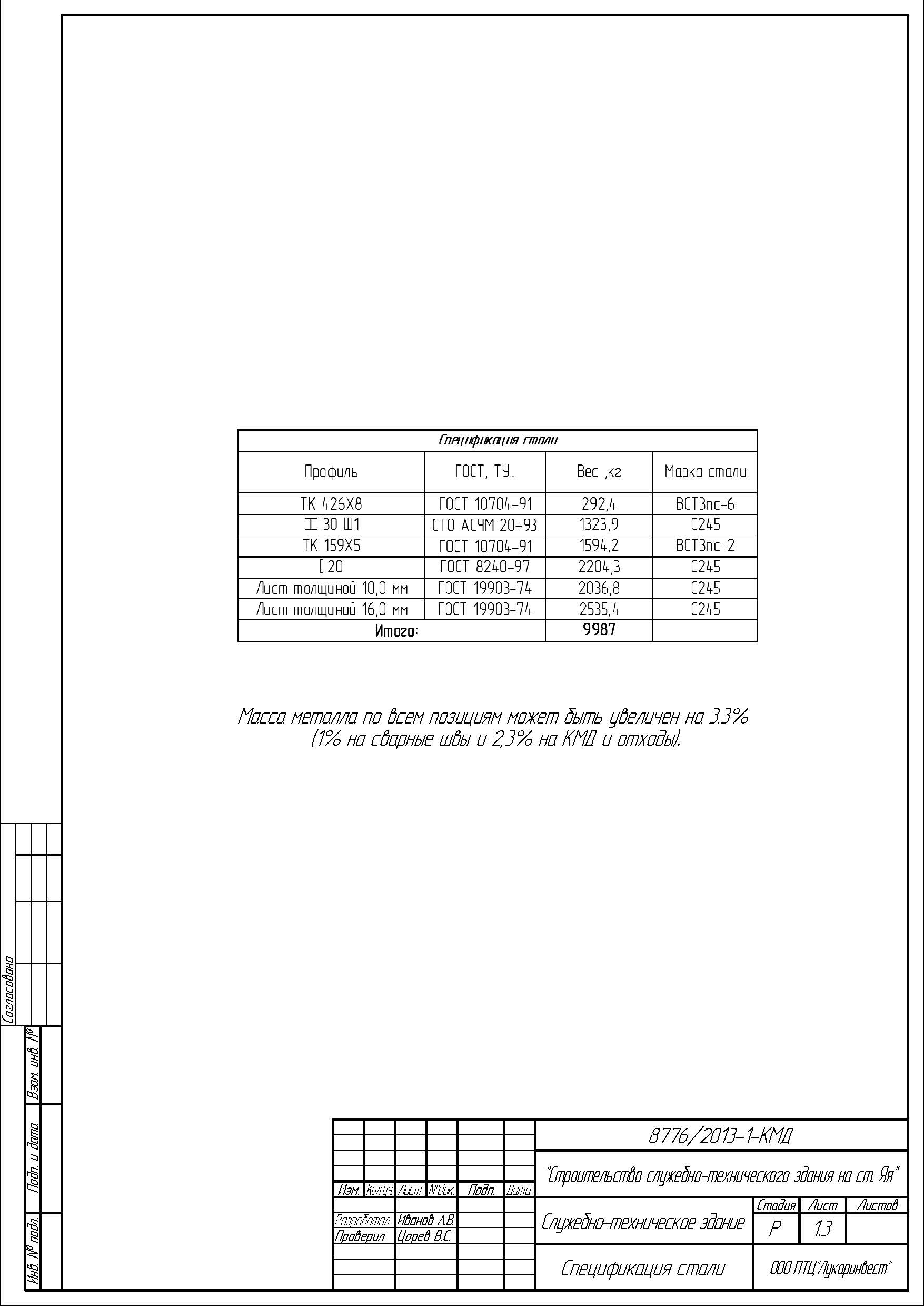

Рис 4. "Пример листа спецификации стали"

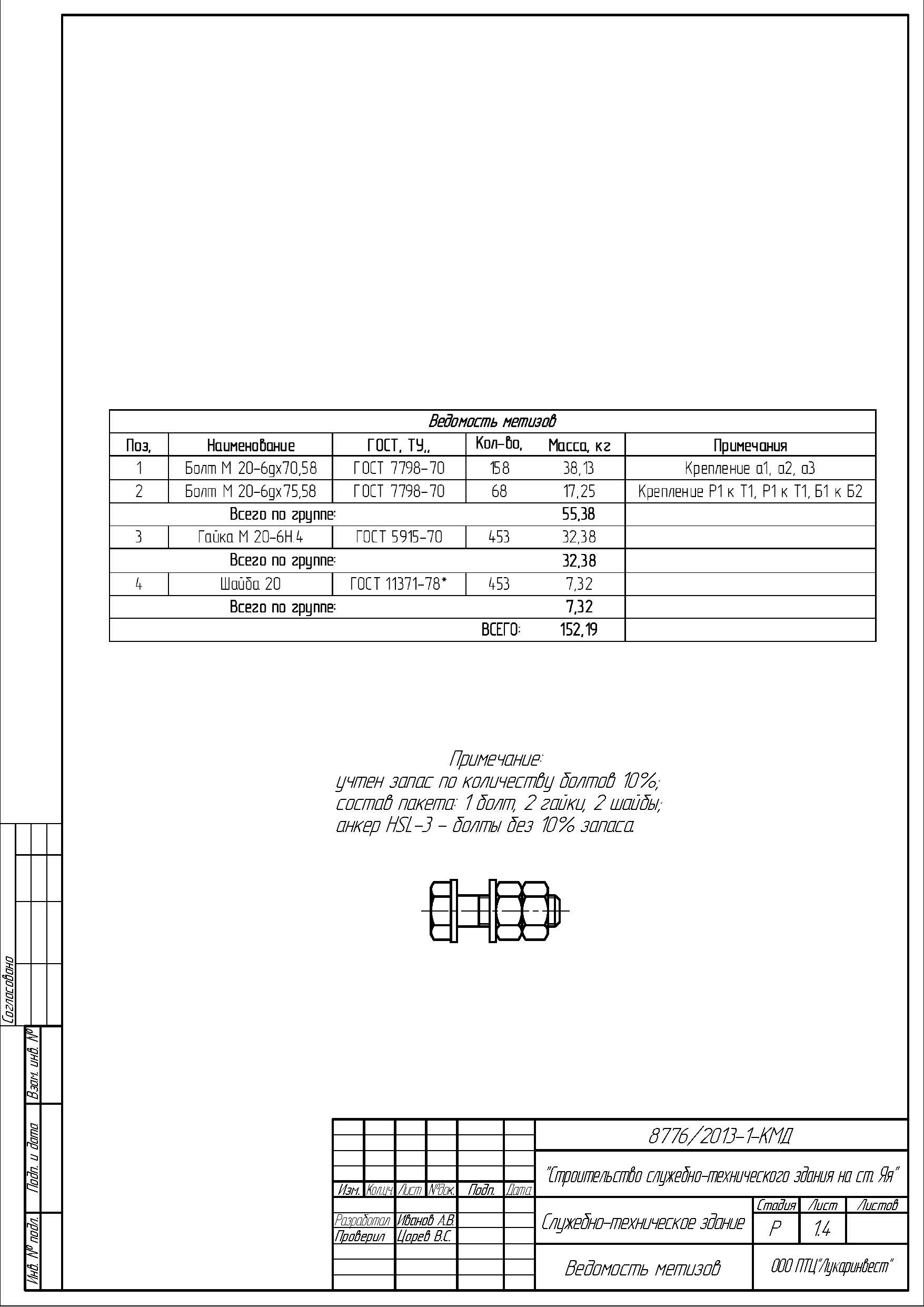

Рис 5. "Пример листа ведомости метизов"

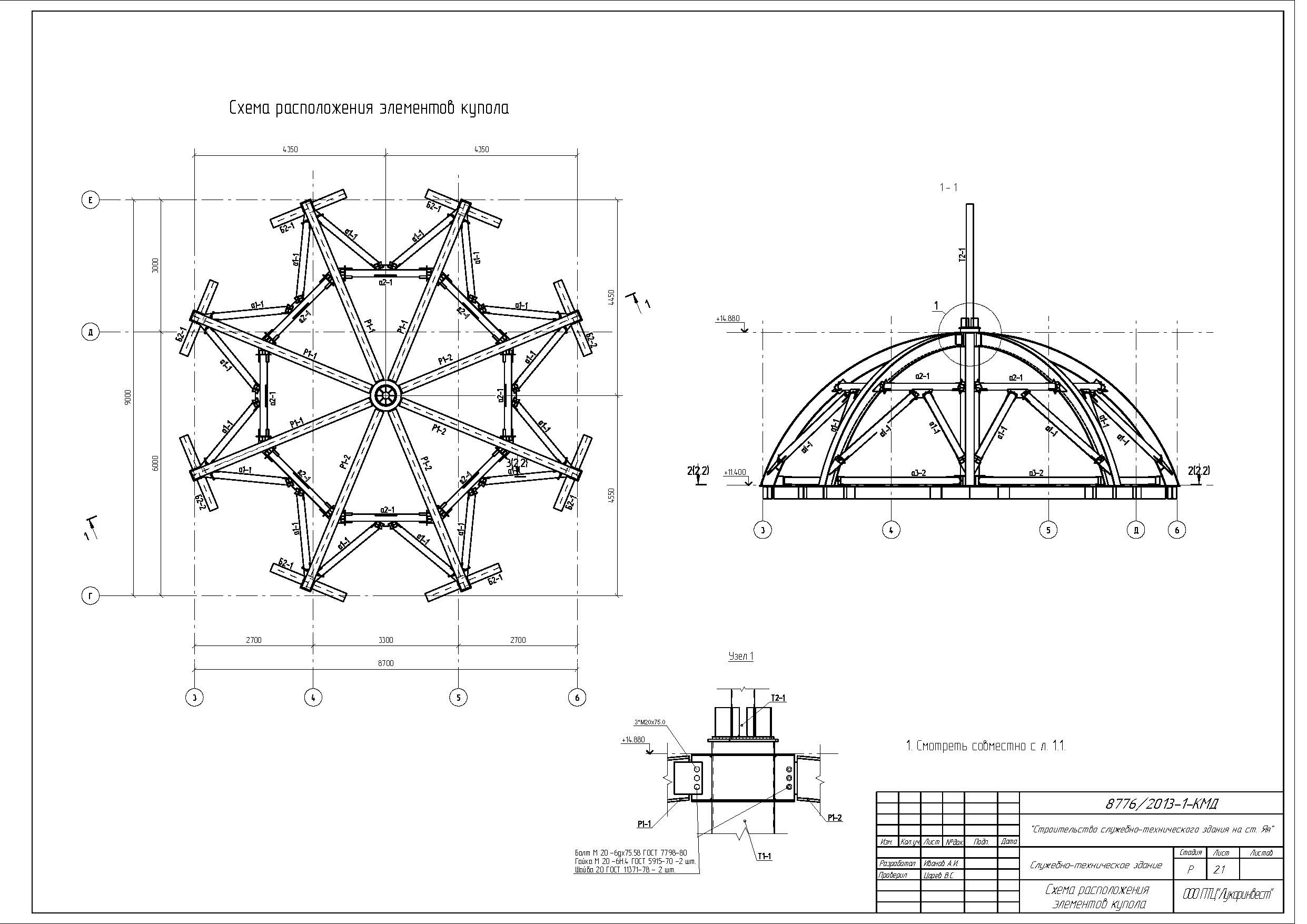

Рис 6. "Пример листа монтажной схемы"

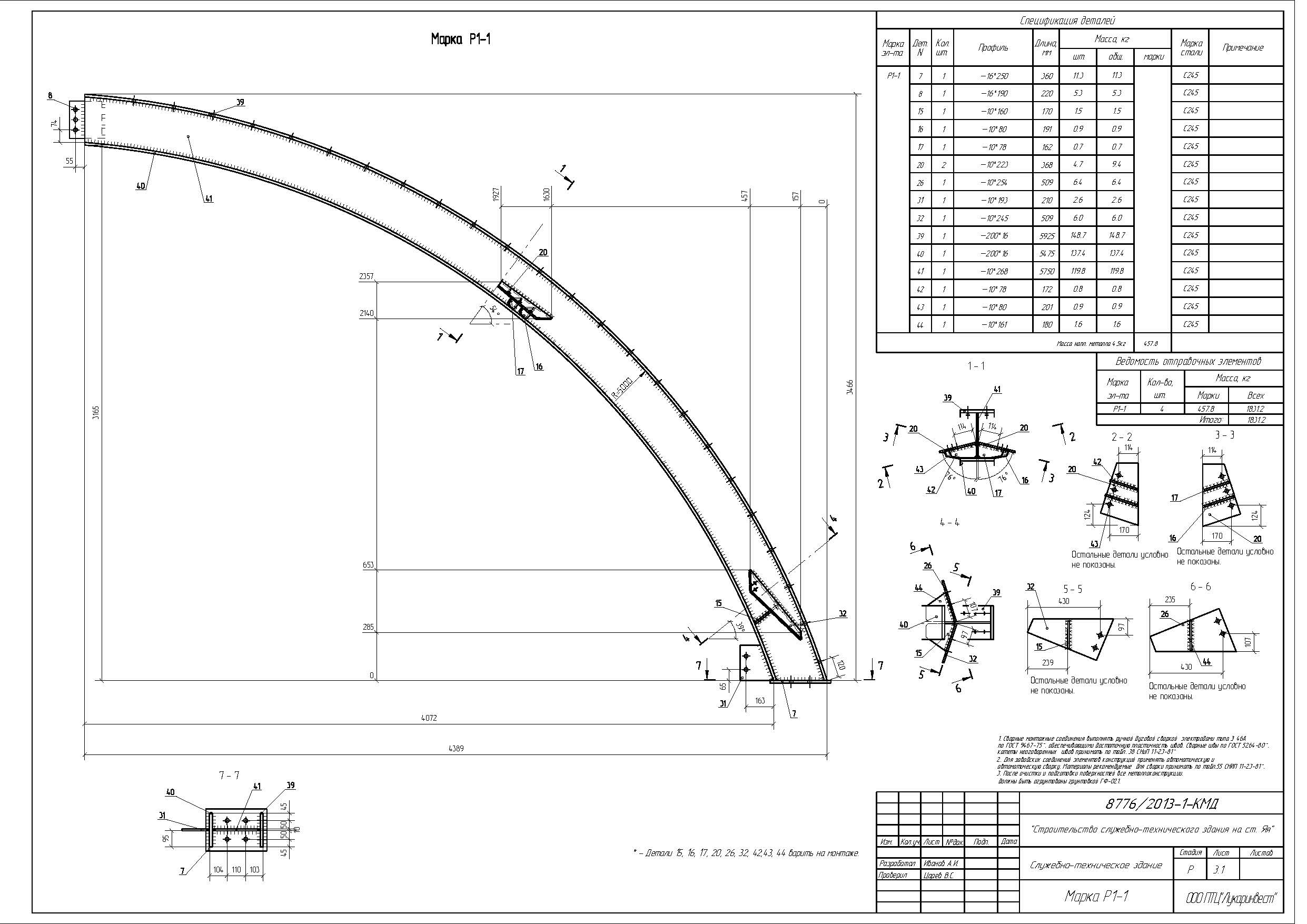

Рис 7. "Пример листа отправочной марки"

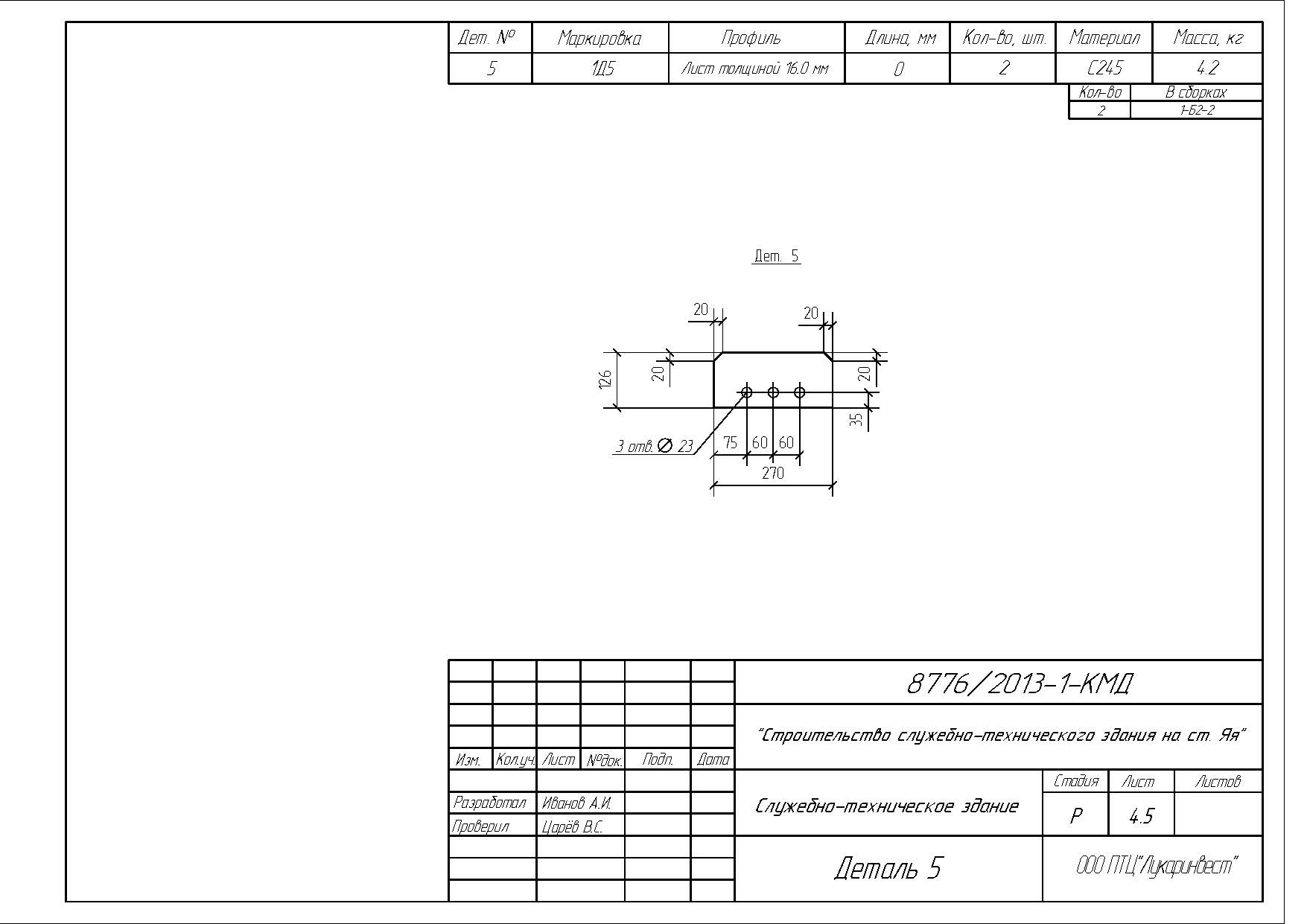

Рис 8. "Пример листа детали"



Чертежи марки КМД должны быть хорошо читаемы и понятны.

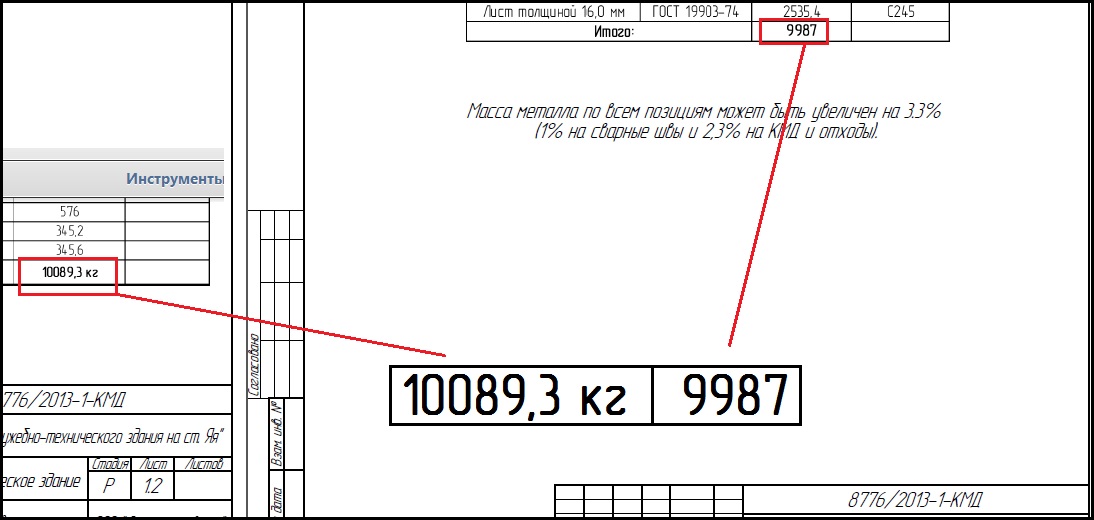

В КМД ведомость отправочных марок  по весу отличается от спецификации стали на 1%, так как марках присутствует наплавка металла.

На монтажных схемах обозначаются марки (сборки), все они должны быть обозначены. Не стоит забывать проверять привязочные размеры и высотные отметки. Для контроля проект КМД смотрите вместе с чертежами стадии КМ - конструкции металлические.

За разделом монтажные схемы либо на них показываются узлы. В основном болтовые соединения, монтажные или просто увеличенные виды для понимания монтажа.

Сборочные чертежи – это можно сказать основа всего КМД, к ним уделяется особое внимание.

Все позиции по «Спецификации деталей» показываются на главном виде, разрезах. Что касается привязок, начало они берут от главной детали. Размеры как правило не загромождают чертеж, обеспечивают хорошее понимание и удобное чтение.

Обязательно заказчикам нужно проверять на вариант недобросовестности проектировщиков. Оплата за чертежи в основном производится по тоннам и разработчики заинтересованы в увеличении массы металлоконструкций. Чтобы увеличить массу проката, имеются свои хитрости.

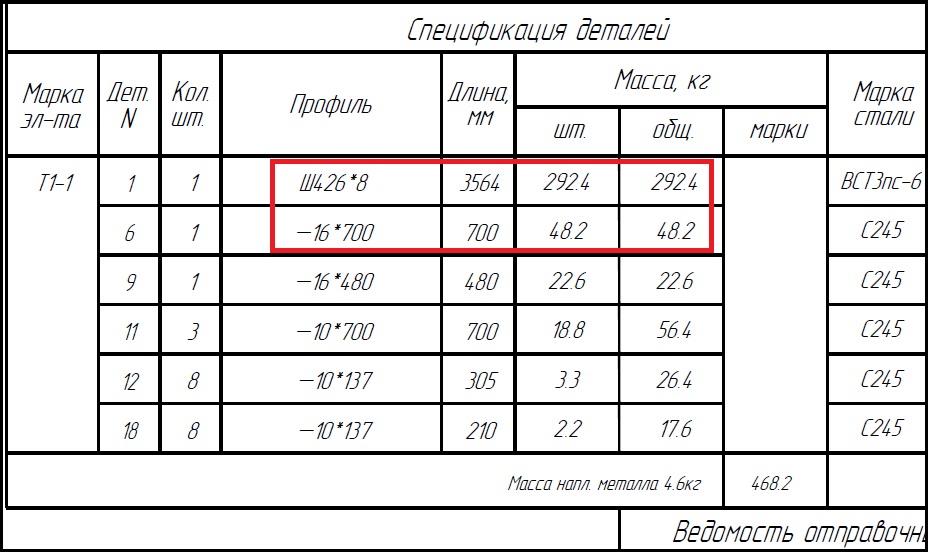

Поэтому сборки проверяются на соответствие массы проката в чертежах ГОСТ-ам.

По ГОСТ 10704-91 теоретическая масса 1 м. труб = 82,47 кг.

3,564 м х 82,47 кг ≈ 292,4 кг
