Как правильно научиться читать чертежи металлоконструкций?

Все, что создано человечеством на всех этапах его развития, все гениальные мысли, которые нашли свое воплощение или остались мечтами конструкторов – так или иначе, были представлены в виде чертежей. Так же, как художественный текст передает фантазии писателя, так и чертеж фиксирует то, что пришло в голову инженера и было приближено им к реальности.

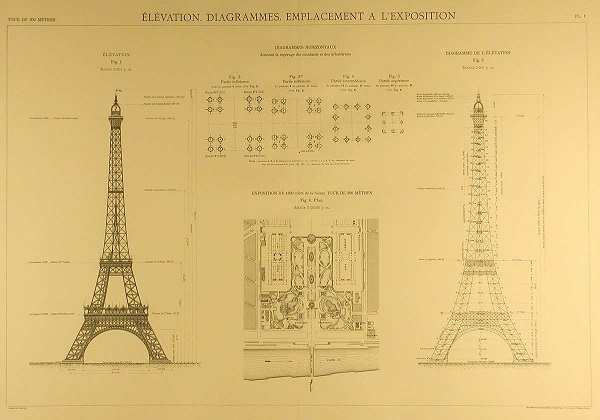

Рис. №1 «Пример чертежей Эйфелевой башни. Франция»

На сегодняшний день все чертежи создаются по единым правилам и ГОСТам, что облегчает их чтение. Научиться читать чертежи металлоконструкций совсем не трудно, поэтому, если вы решили связать свои увлечения или профессиональную деятельность с воплощением конструкций из металла, то стоит ознакомиться с общей информацией по этому вопросу, после чего перейти к практике самостоятельного чтения.

Чертежи КМД, представляющие собой детализированное схематичное изображение металлоконструкции, разрабатываются с учетом некоторых правил, изложенных в таких документах как:

- СНиП (Строительные нормы и правила),

- СПДС (требования Системы проектной документации для строительства),

- ЕСКД (Единая система конструкторской документации).

Чертежи такого рода включают в себя набор данных, которыми вы можете пользоваться для производства - разметки, обработки, сварки и монтажа металлоконструкций.

Рис. №2 «Производство металлоконструкций»

Перед началом обучения тому, как читать чертежи, желательно самостоятельно обратиться к вышеперечисленным документам. Не забудьте выучить все относящиеся ГОСТы, их знание не раз поможет вам быстро сориентироваться в чтении чертежа. Кроме этого, при создании любого чертежа конструкции используются специальные условные обозначения.

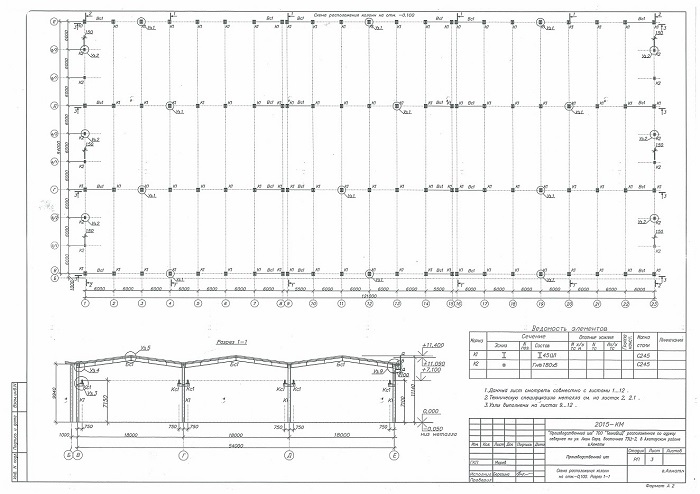

Рис. №3 «Пример схемы проекта КМ»

Чертежи КМ обычно снабжены пояснительной запиской, в которой в текстовой форме изложены результаты проведенных расчетов и принятые решения, которые эти расчеты обосновывают. Вместе с этим, в пояснительной записке содержатся технические и нормативные документы, которые использовались при создании чертежа и ссылки на ГОСТы. Данная записка призвана облегчить чтение схемы.

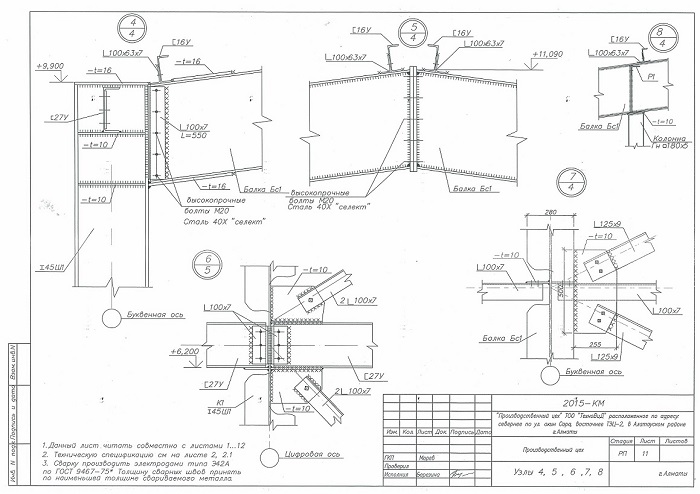

Рис. №4 «Пример узлов проекта КМ»

Полный проект КМД разрабатывается по КМ-у и представляет собой набор из заглавного листа, с общими данными, ведомостей, чертежей монтажных схем, чертежей монтажных узлов и чертежей отправочных элементов. По просьбе заказчика в проект могут быть включены: чертежи деталей отдельно, 3D схемы, особые ведомости, т.д.

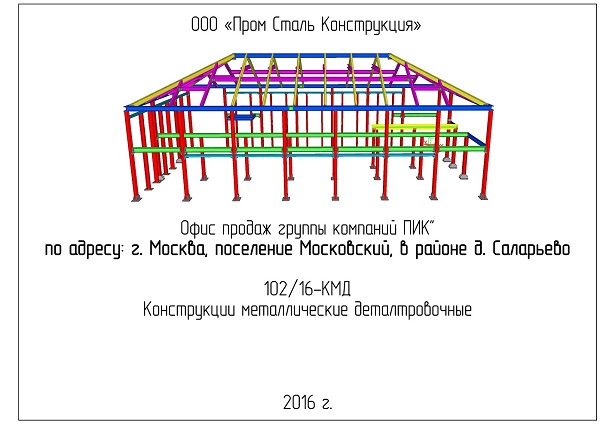

Рис. №5 «Титульный лист проекта КМД»

В монтажной схеме вы будут изображены стыки и узлы, сварные или болтовые соединения, которые будут выполняться в монтаже. Здесь же могут быть даны текстовые комментарии. Так же здесь вы найдете ведомость отправочных элементов вместе со схемами конструкций или ссылками на чертеж, поэтому вы сразу поймете, к какому конкретному чертежу относится каждый элемент. Чертежи отправочных элементов компонуются на листе группами. Таким образом, на листе могут быть чертежи элементов, не требующих сборки или только конструкции из гнутого профиля.

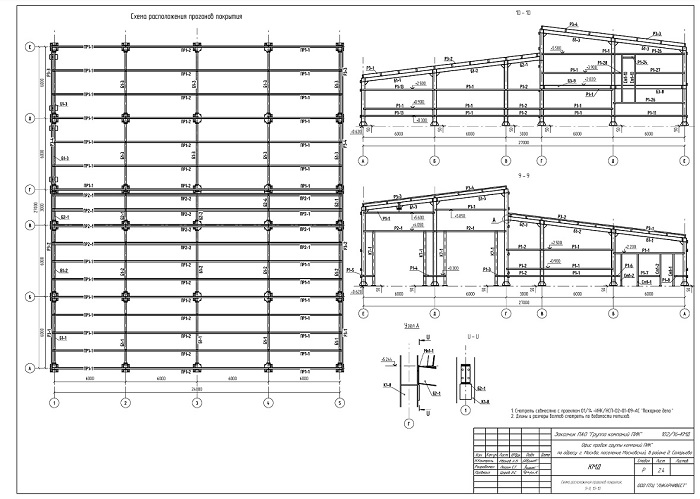

Рис. №6 «Монтажная схема проекта КМД»

При разработке схем металлоконструкций выбирается тот масштаб, который позволяет делать чертеж наиболее понятным или легким для чтения, поэтому с пониманием профессионально составленного чертежа у вас не должно возникнуть проблем. Обратите внимание, что такие конструкции, как балки и колонны можно вычерчивать без соблюдения масштаба, но с сохранением взаимного расположения деталей и отверстий.

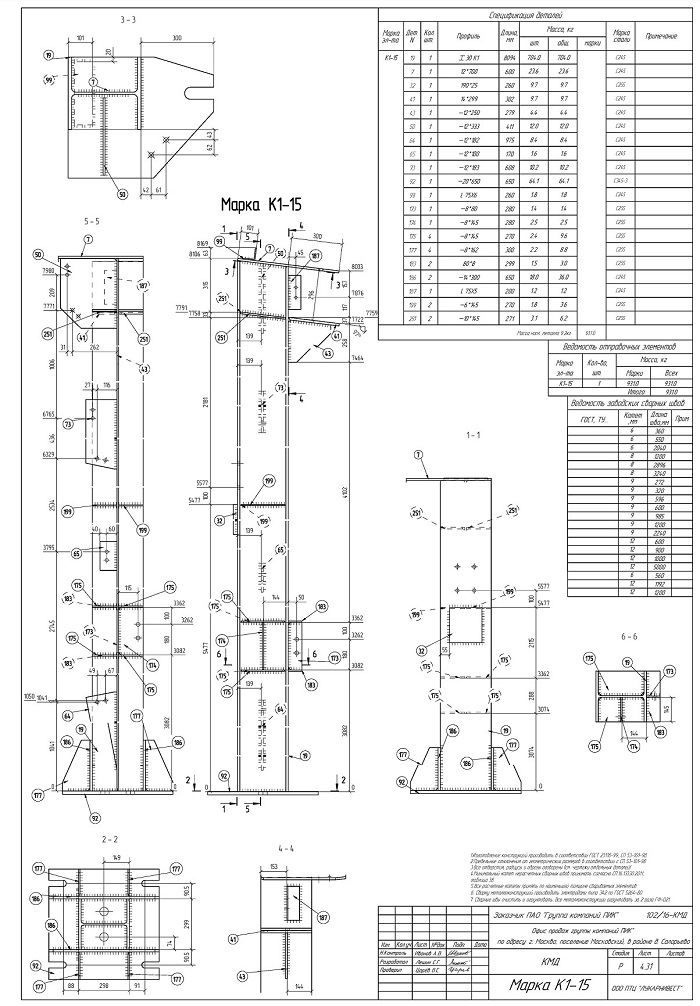

Рис. №7 «Пример сборочного чертежа, проекта КМД»

После того, как вы ознакомились с документацией чертежей, нужно проверить условные обозначения и вам нужно хорошо знать, как обозначается то или иное изделие. Заклепки, отверстия, узлы, виды применяемого материала – все это имеет буквенное, цифровое или графическое обозначение, поэтому лучше сверяться с таблицей, если у вас еще нет достаточного опыта чтения чертежей.

Не торопитесь, сверяйте все значения. Чертежи изначально выполнены для удобства чтения и понимания, поэтому если вы несколько минут поразмышляете над ними – дальнейший процесс чтения будет намного более простым.
