Болтовое соединение или сварка: что лучше?

При проектировании и строительстве конструкций, будь то промышленное оборудование, здания или мосты, инженеры сталкиваются с выбором между двумя основными методами соединения деталей — болтовым соединением и сваркой. Оба этих метода имеют свои преимущества и ограничения, и в каждом конкретном случае выбор зависит от множества факторов, таких как прочность, стоимость, условия эксплуатации и возможность обслуживания. Рассмотрим основные различия, преимущества и недостатки этих методов.

Болтовое соединение

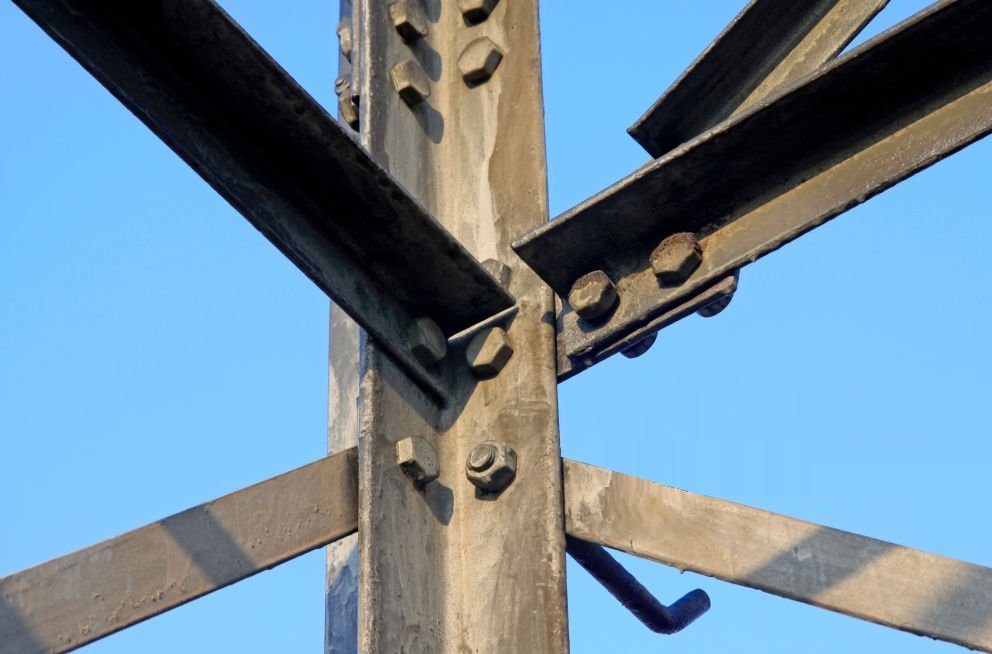

Болтовое соединение — это механическое соединение, при котором детали фиксируются между собой с помощью болтов, гаек и шайб. Этот метод широко используется в строительстве, машиностроении и многих других отраслях.

Преимущества болтового соединения:

1. Легкость монтажа, демонтажа и обслуживания: Болтовые соединения легко устанавливаются и, что немаловажно, могут быть быстро демонтированы, что позволяет производить замену или ремонт элементов конструкции без значительных затрат времени и ресурсов. Это особенно важно для конструкций, которые требуют периодического обслуживания.
2. Отсутствие термических напряжений: В процессе монтажа болтов не возникают термические напряжения, которые могут ослабить материал, как это бывает при сварке. Это особенно важно для конструкций из материалов, которые чувствительны к перегреву.
3. Гибкость: Болтовые соединения подходят для соединения элементов, выполненных из различных материалов, так как они не требуют одинаковых температурных условий для монтажа.
4. Меньшие требования к квалификации работников: Для установки болтов требуется меньше специальной подготовки, чем для выполнения сварочных работ.

Недостатки болтового соединения:

1. Меньшая прочность на растяжение: Болтовые соединения могут не обеспечивать такой же уровень прочности и жесткости, как сварные швы, особенно если болты плохо затянуты или материалы соединяемых элементов не идеально совместимы.
2. Больший вес и объем: Болты, гайки и шайбы занимают дополнительное пространство, что может увеличивать общие габариты и массу конструкции.
3. Коррозия: Болтовые соединения могут быть подвержены коррозии, особенно в условиях агрессивной внешней среды, если они не защищены должным образом (например, не используются антикоррозийные покрытия).
4. Необходимость точной подгонки: Для создания качественного болтового соединения требуется точная подгонка отверстий и выравнивание деталей. Это может увеличивать время подготовки деталей и усложнять процесс монтажа.

Сварка

Сварка — это процесс соединения металлических частей путём их плавления и последующего застывания с образованием прочного соединения. Этот метод широко применяется для создания прочных, долговечных и герметичных соединений.

Преимущества сварки:

1. Высокая прочность: Сварные соединения, как правило, обеспечивают более высокую прочность и жесткость, чем болтовые. Это особенно важно в конструкциях, подверженных значительным нагрузкам.
2. Безопасность: Сварка позволяет создавать герметичные и безопасные соединения, что критично для трубопроводных систем, газовых и нефтехимических установок.
3. Экономия места: Сварка не требует использования дополнительных крепежных элементов, таких как болты и гайки, что позволяет сэкономить место и снизить массу конструкции.
4. Меньше ограничений по температурным условиям: Сварка позволяет соединять детали, которые не могут быть скреплены другими способами из-за жестких требований к условиям эксплуатации (например, при высоких или низких температурах).

Недостатки сварки:

1. Необратимость процесса: Сварка является необратимым процессом. После выполнения сварочного соединения изменить или демонтировать соединение без повреждения элементов конструкций практически невозможно.
2. Высокая квалификация специалистов: Для качественного выполнения сварки требуется высокая квалификация сварщика, что увеличивает стоимость и трудозатраты на выполнение работ. Ошибки при сварке могут привести к снижению прочности соединения, образованию трещин или деформаций.
3. Риск появления внутренних напряжений: Сварка может вызвать внутренние напряжения в материале, что может привести к его деформации, трещинам или снижению механических свойств, если не соблюдаются правильные условия нагрева и охлаждения.
4. Невозможность ремонта без демонтажа: Если сварное соединение повреждено, его, как правило, нужно восстанавливать или полностью заменять, что требует значительных затрат времени и ресурсов.
5. Необходимость в дополнительной обработке: После сварки часто требуется дополнительная механическая обработка (шлифовка, окраска) для устранения дефектов, улучшения внешнего вида или повышения защиты от коррозии.

Когда использовать болтовое соединение, а когда сварку?

Выбор между болтовым соединением и сваркой зависит от множества факторов, включая конструктивные особенности, условия эксплуатации, стоимость и временные ограничения:

• Болтовые соединения идеально подходят для конструкций, которые требуют демонтажа или замены элементов, например, в стальных каркасах зданий, мостах, и при монтаже оборудования. Этот метод также эффективен, если конструкция подвержена воздействию вибраций или термических колебаний.
• Сварка предпочтительна в случаях, где требуется высокая нагрузочная способность, а так же когда необходима высокая прочность соединения, герметичность, или когда место соединения должно быть компактным и легким. Она также идеальна для создания монолитных конструкций, таких как трубы, котлы, резервуары, а также в судостроении и авиации.

Нет однозначного ответа на вопрос, что лучше — болтовое соединение или сварка. Все зависит от специфики задачи. Если требуется высокая прочность и жесткость, сварка будет лучшим выбором. Если важна гибкость, возможность демонтажа и обслуживания, то стоит выбрать болтовое соединение. В реальной практике часто применяют оба метода в сочетании, что позволяет использовать преимущества каждого из них в зависимости от конкретных условий.

Автор статьи: Царёв Владимир Сергеевич
