Как разрабатывать КМД?

Разрабатывается КМД на основе  КМ с учетом требований задания Заказчика. Раздел КМ разрабатывается организацией, имеющей соответствующие разрешительные документы на виды работ, а  КМД создается предприятием, на котором эти металлоконструкции будут соответственно изготавливаться. Этим объясняется разный состав чертежей КМД. Стандартный набор КМД стоит из листа общих данных, монтажных чертежей, сборочные чертежи.

 На листе общих данных отображаются  требования к материалу,  монтажу, окраске металлоконструкции. Монтажные чертежи отображают  основные размеры,  швы при собираемости сооружения. К сборочным чертежам относят чертежи колонн, ферм и т.д.

Разработка КМД

В итоге окончательный состав документации КМД составляется при заключении договора на разработку проектной документации.

Для строительных конструкций изготовления и монтажа нужны чертежи стальных колонн, балок и прочих элементов.  Чертежи КМД - чертежи стальных колонн, балок и прочих элементов  Аббревиатура  КМД расшифровывается как конструкции металлические деталировочные. Деталировка представляется  из двух частей, сборочные  и монтажные чертежи.

Разработка КМД

Завод чтобы изготовить конструкции нуждается в сборочных чертежах. Сборка состоит из нескольких деталей  с учетом максимальных  размеров для транспортировки к месту строительства.

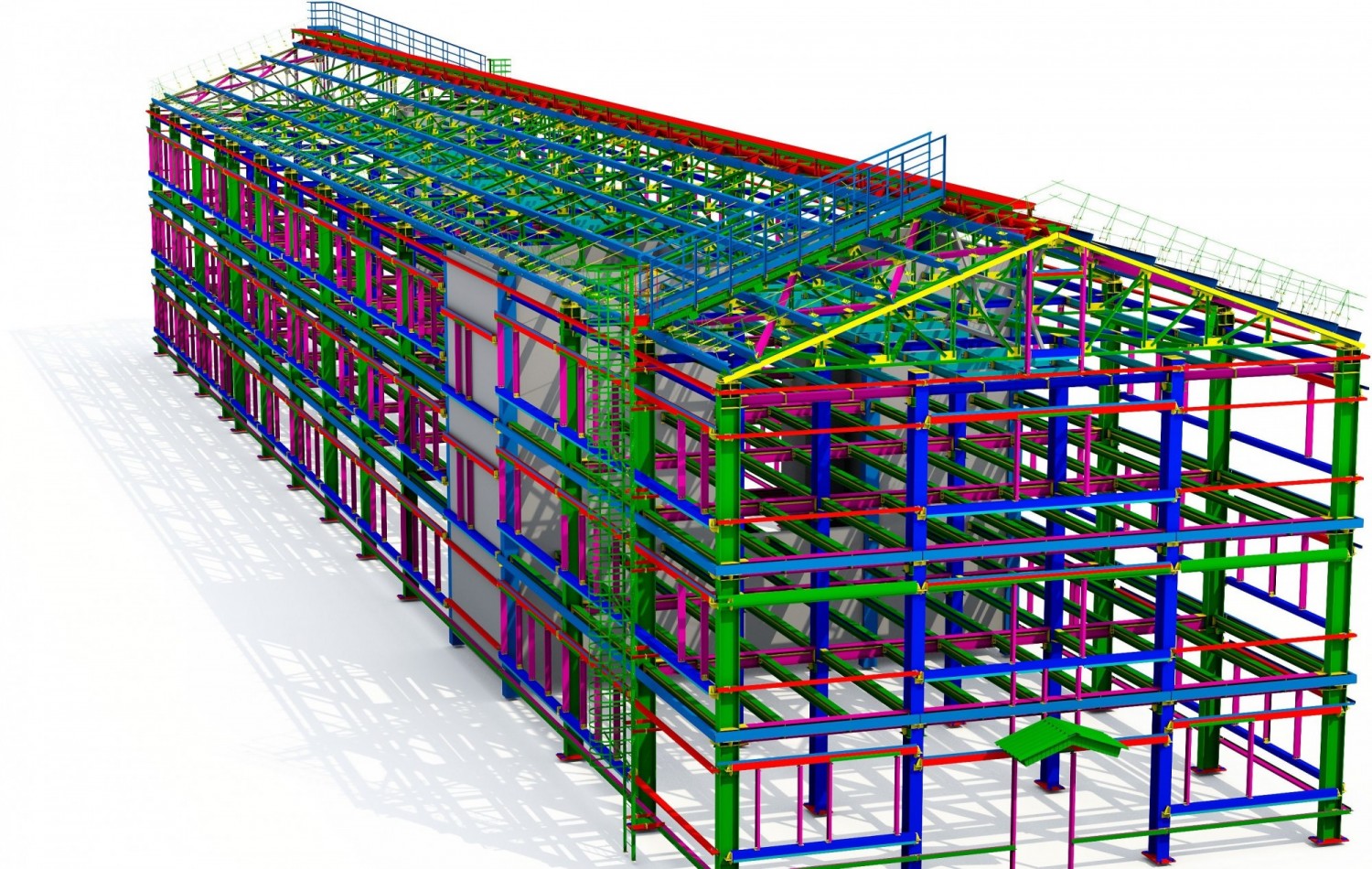

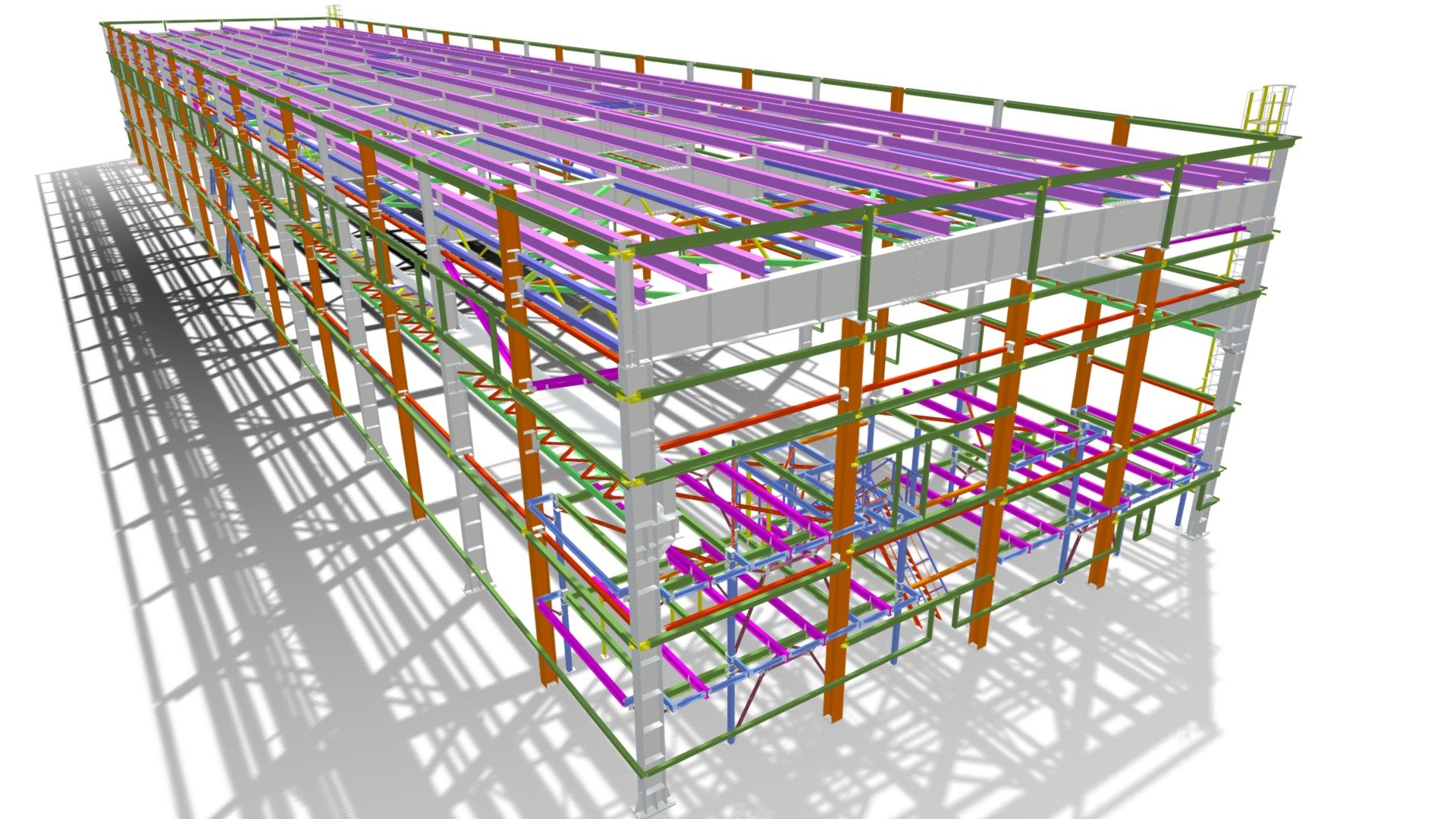

Сегодня разработка КМД все чаще ведется, используя специализированные программы, такие как Advance Steel, Tekla Structures. С появлением программ  проектирование разделов КМД сильно изменилось, а именно увеличилась скорость, снизилась вероятность ошибок,  модель стали информативными и  чертежи можно разрабатывать пошагово.

Проектирование раздела КМД — окончательный этап в проектировании металлоконструкций. В настоящее время заводы проектированием обычно не занимаются. Вместо них эту работу выполняют  проектные организации.
