Катодная защита металлоконструкций: как это работает?

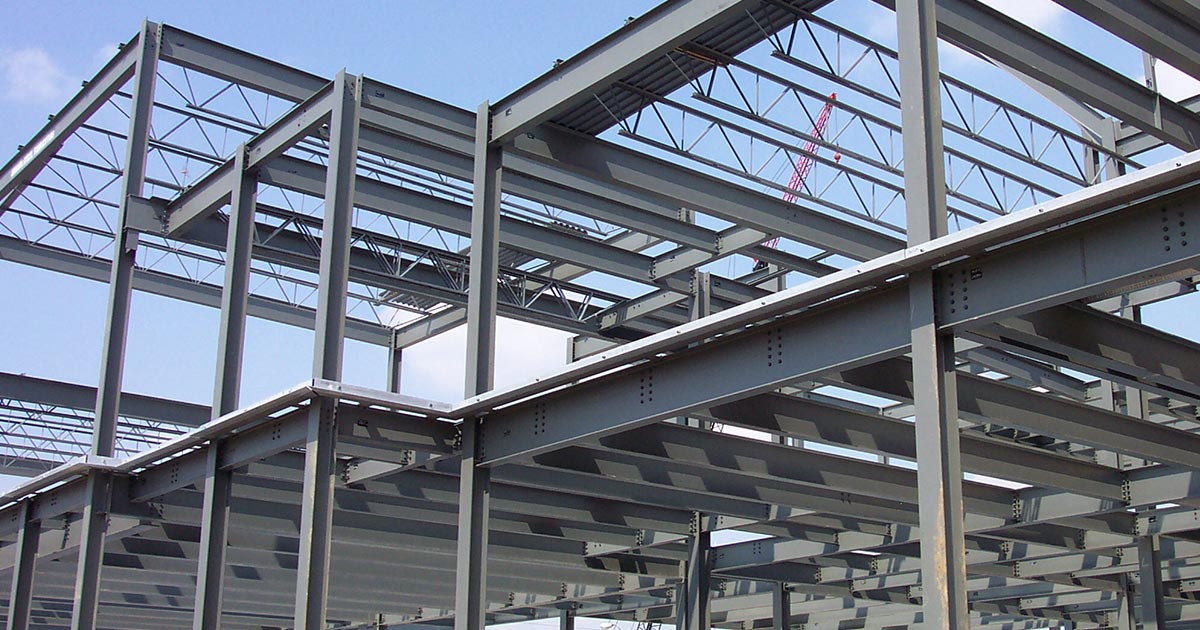

Металлоконструкции широко применяются в строительстве, нефтегазовой отрасли, морской и транспортной инфраструктуре. Однако основной их враг — коррозия, особенно в условиях повышенной влажности, солёной среды или контакта с грунтом. Одним из наиболее эффективных способов продления срока службы металлических конструкций является катодная защита. Эта инженерная технология позволяет защитить металл от электрохимической коррозии, «вынуждая» его оставаться инертным в агрессивной среде. В данной статье рассмотрим, как работает катодная защита, какие виды бывают, как рассчитывается система и в каких случаях она применяется.

Основы коррозии металлов

Прежде чем говорить о катодной защите, важно понимать природу коррозии. Это электрохимический процесс, при котором металл (чаще всего сталь) разрушается в результате окислительно-восстановительных реакций.

Условия для коррозии:

  1. Наличие электропроводящей среды (вода, влажный грунт, электролит).

  2. Разность потенциалов между участками металла (анод и катод).

  3. Замкнутая электрическая цепь.

При этом металл теряет электроны (окисляется) и разрушается — этот участок называется анодом. Задача инженера — перевести всю конструкцию в катодное состояние, а анод сделать внешним и «жертвенным».

Принцип действия катодной защиты

Суть катодной защиты заключается в том, что на металлическую конструкцию подаётся отрицательный потенциал, который препятствует утрате электронов, то есть останавливает коррозию. За счёт внешнего источника токов или использования жертвенных анодов, конструкция становится катодом и перестаёт разрушаться.

Существует два основных метода катодной защиты:

  1. Гальваническая (жертвенная анодная защита)

  2. Защита с использованием внешнего источника тока (ИБТ — источник блочного тока)

1. Гальваническая катодная защита

Этот метод основан на использовании жертвенных анодов — металлов с более отрицательным электродным потенциалом, чем у защищаемой конструкции. Типичные материалы анодов: цинк, магний, алюминий.

Принцип работы:

  • Анод (жертвенный металл) соединяется с конструкцией.

  • Между ними возникает электрохимическая пара.

  • Анод корродирует, отдавая электроны конструкции.

  • За счёт этого основной металл (катод) не окисляется.

Преимущества:

  • Простота монтажа.

  • Не требует внешнего электропитания.

  • Надёжность и автономность.

Недостатки:

  • Ограниченный срок службы анодов.

  • Неэффективен при больших конструкциях или высоких токах утечки.

  • Сложно регулировать процесс защиты.

Примеры применения:

  • Подземные резервуары.

  • Морские платформы.

  • Водоочистные сооружения.

  • Судостроение.

2. Защита с внешним источником тока (ИБТ)

В этом случае используется постоянный ток от источника питания (обычно трансформатор-преобразователь), который подаётся на конструкцию через инертные аноды (например, графит, титан с оксидным покрытием).

Принцип работы:

  • Положительный вывод подключается к аноду.

  • Отрицательный — к конструкции.

  • Через электролит протекает ток, и конструкция становится катодом.

  • Интенсивность тока регулируется контроллерами.

Преимущества:

  • Подходит для крупных объектов (нефтепроводы, танки).

  • Можно точно регулировать потенциалы.

  • Длительный срок службы анодов (до 30 лет и более).

Недостатки:

  • Требуется электропитание.

  • Более сложная система мониторинга и обслуживания.

  • Первоначальные затраты выше.

Примеры применения:

  • Трубопроводы большой протяжённости.

  • Подземные газовые хранилища.

  • Железобетонные конструкции.

  • Промышленные комплексы.

Проектирование системы катодной защиты

Разработка системы катодной защиты включает несколько этапов:

1. Оценка коррозионной опасности

Проводится инженерное обследование: тип среды (грунт, вода, агрессивные вещества), электропроводность, температура, влажность, и т.д.

2. Выбор типа защиты

На основе расчётов выбирается гальваническая или токовая защита, либо их комбинация.

3. Расчёт потребности в токе

Определяется необходимая плотность тока для защиты (обычно 10–100 мА/м² для стали в грунте). Учитываются утечки, сопротивление среды, поляризационные свойства.

4. Размещение анодов

Аноды размещаются с учётом равномерного распределения тока, минимального сопротивления среды и удобства обслуживания.

5. Установка оборудования

Подключение источников питания, монтаж анодов, прокладка кабелей, установка контрольных точек.

Мониторинг и обслуживание

Эффективная катодная защита требует регулярного мониторинга. Для этого устанавливаются потенциометры, датчики тока, системы удалённого контроля. Производится замер поляризованного потенциала конструкции. При необходимости — корректируется сила тока или производится замена анодов.

Инженерные задачи и вызовы

Инженеры при проектировании и эксплуатации систем катодной защиты сталкиваются со следующими вызовами:

  • Неоднородность среды: разная влажность и солевое загрязнение могут влиять на распределение тока.

  • Трудности экранирования: соседние конструкции могут «перехватывать» ток и снижать эффективность защиты.

  • Повышенные токи утечки: особенно на сварных соединениях, фланцах и т.д.

  • Интерференция с другими системами: например, с системами телекоммуникаций или заземления.

Для решения этих проблем используются методы численного моделирования, математические расчёты, полевые испытания и инженерная оптимизация систем.

Катодная защита в сочетании с другими методами

Катодная защита часто применяется в комплексе с другими антикоррозионными мерами:

  • Покрытия (битумные, эпоксидные, полиуретановые): снижают контакт с агрессивной средой.

  • Изоляционные муфты: устраняют гальванический контакт с другими металлами.

  • Контроль качества сварных швов и изоляции.

Кейсы из практики

1. Защита морского терминала

На нефтеналивном терминале в условиях агрессивной солёной среды применили смешанную систему: гальванические аноды (цинк) и внешний источник тока. Это позволило сократить количество замен анодов и достичь равномерного распределения потенциала по всей длине причального сооружения.

2. Трубопровод в мерзлотной зоне

В условиях вечной мерзлоты традиционные методы не давали нужного эффекта из-за низкой электропроводности грунта. Решением стала установка принудительной токовой защиты с активными анодами в зонах сезонного оттаивания.

Экономическая эффективность

Хотя катодная защита требует первоначальных инвестиций, в долгосрочной перспективе она значительно снижает эксплуатационные расходы:

  • Уменьшаются затраты на ремонт конструкций.

  • Увеличивается межремонтный период.

  • Снижаются риски аварий и утечек.

  • Повышается общая надёжность инфраструктуры.

Катодная защита — это важный элемент инженерной защиты металлоконструкций от разрушения. Она применяется во множестве отраслей, от гражданского строительства до нефтегаза, и доказывает свою эффективность даже в самых суровых условиях. Понимание принципов её работы и грамотное проектирование позволяет инженерам сохранять целостность сооружений на десятилетия вперёд.

Инженерный подход к катодной защите требует системного мышления, точных расчётов и учёта множества факторов окружающей среды. Но именно благодаря этим усилиям металлоконструкции продолжают служить дольше и безопаснее.
